Климатическая камера покупается на годы, а ошибку в выборе обычно замечают уже на первых испытаниях: изделие не помещается, не хватает холода или некуда вывести кабель от работающего прибора. Ниже — семь параметров, с которых стоит начинать техническое задание. Примеры — на камерах нашего производства.
1. Температурный диапазон: берите под методику, а не «с запасом»
Начните с программы испытаний: какие крайние температуры требует ваш стандарт или ТУ на изделие. Нижняя граница сильнее всего влияет на цену — для −85 °C нужна более сложная холодильная система, чем для −30 °C. Если методика требует −40 °C, исполнение до −85 °C — это переплата, а не запас.

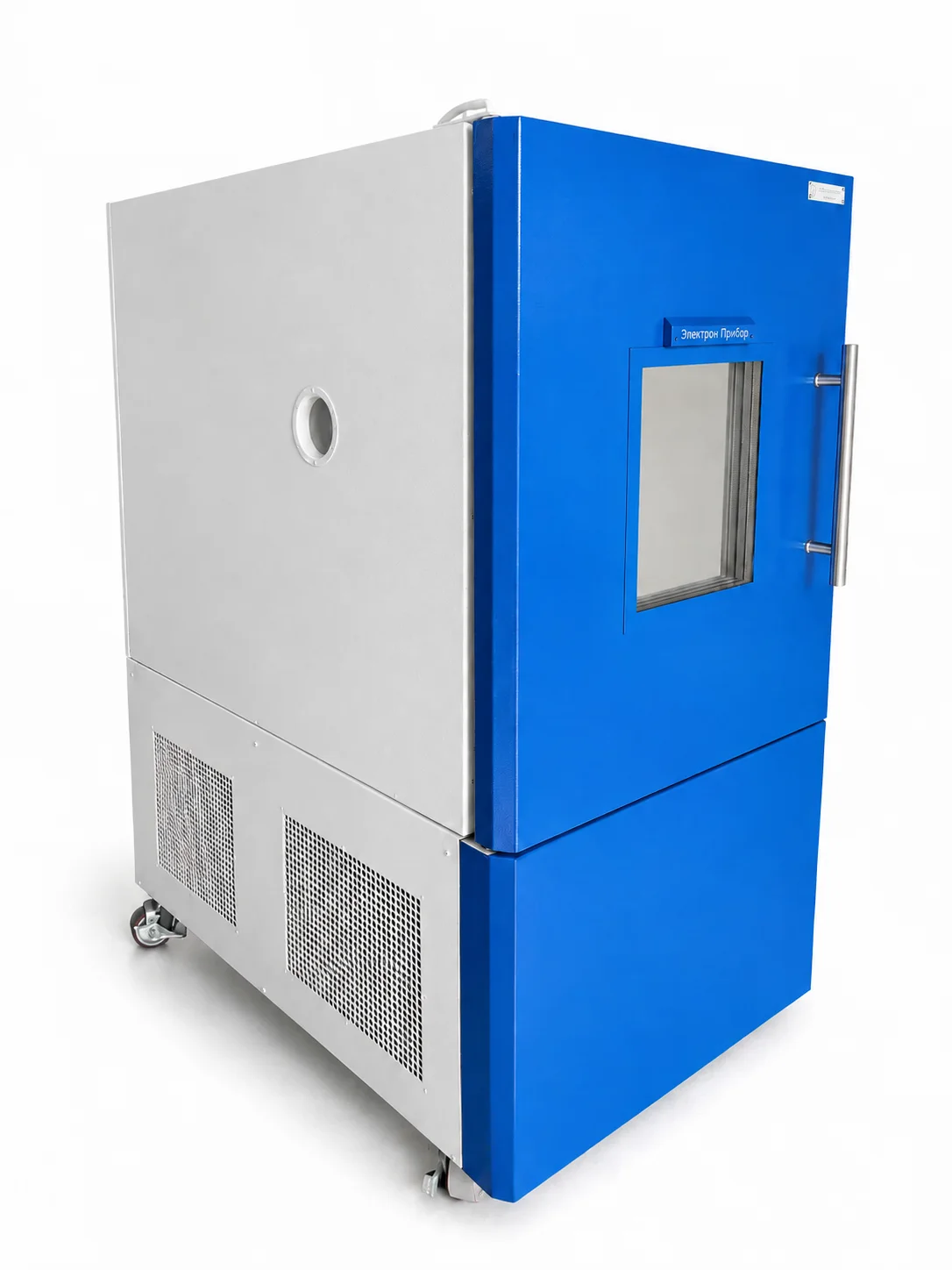

Камеры тепло-холод серии КТХ выпускаются в исполнениях −30 / −65 / −85 °C по холоду и +100 / +160 / +180 °C по теплу, поэтому диапазон можно подобрать под задачу, не меняя модель.
2. Нужна ли влажность
Если изделие проверяют на воздействие влаги — нужна камера с генератором влажности. Обратите внимание, при какой температуре камера держит влажность: это всегда более узкий диапазон, чем просто по температуре.
- Тепло-холод-влага (КТХВ): температура до −85…+180 °C, влажность 20–98 % RH в диапазоне +20…+60 °C.
- Тепло-влага (КТВ): без холодильного режима, нагрев до +100 °C и та же влажность 20–98 % RH — дешевле, если отрицательные температуры не нужны.
- Тепло-холод (КТХ): без влажности, если методика её не требует.
3. Рабочий объём: считайте по воздуху, а не по изделию
Воздух должен свободно обтекать изделие со всех сторон, иначе температура в разных точках будет отличаться. Распространённое правило — изделие с оснасткой занимает не больше трети рабочего объёма и не касается стенок. Смотрите на внутренние размеры рабочей зоны, а не только на объём в литрах: высокий узкий прибор может не поместиться в камеру «подходящего» объёма.
| Камера | Объём, л | Рабочая зона, мм |
|---|---|---|
| КТХ 80 | 80 | 420×510×400 |
| КТХВ 160 | 160 | 550×550×550 |
| Термошок 80 | 80 | 430×430×430 |
Камеры КТХ выпускаются объёмом от 22 до 2000 литров, КТХВ — от 64 до 1000 литров, так что подобрать объём под изделие можно без переплаты за пустой воздух.
4. Точность поддержания режима
Сверьте точность с требованиями методики: для температуры у наших камер тепло-холод это ±1 °C при дискретности 0,1 °C, для влажности в КТХВ — ±3–5 % RH. Если методика требует жёстче, оговорите это в ТЗ заранее — это влияет на комплектацию.
5. Технологические отверстия и шлюзы

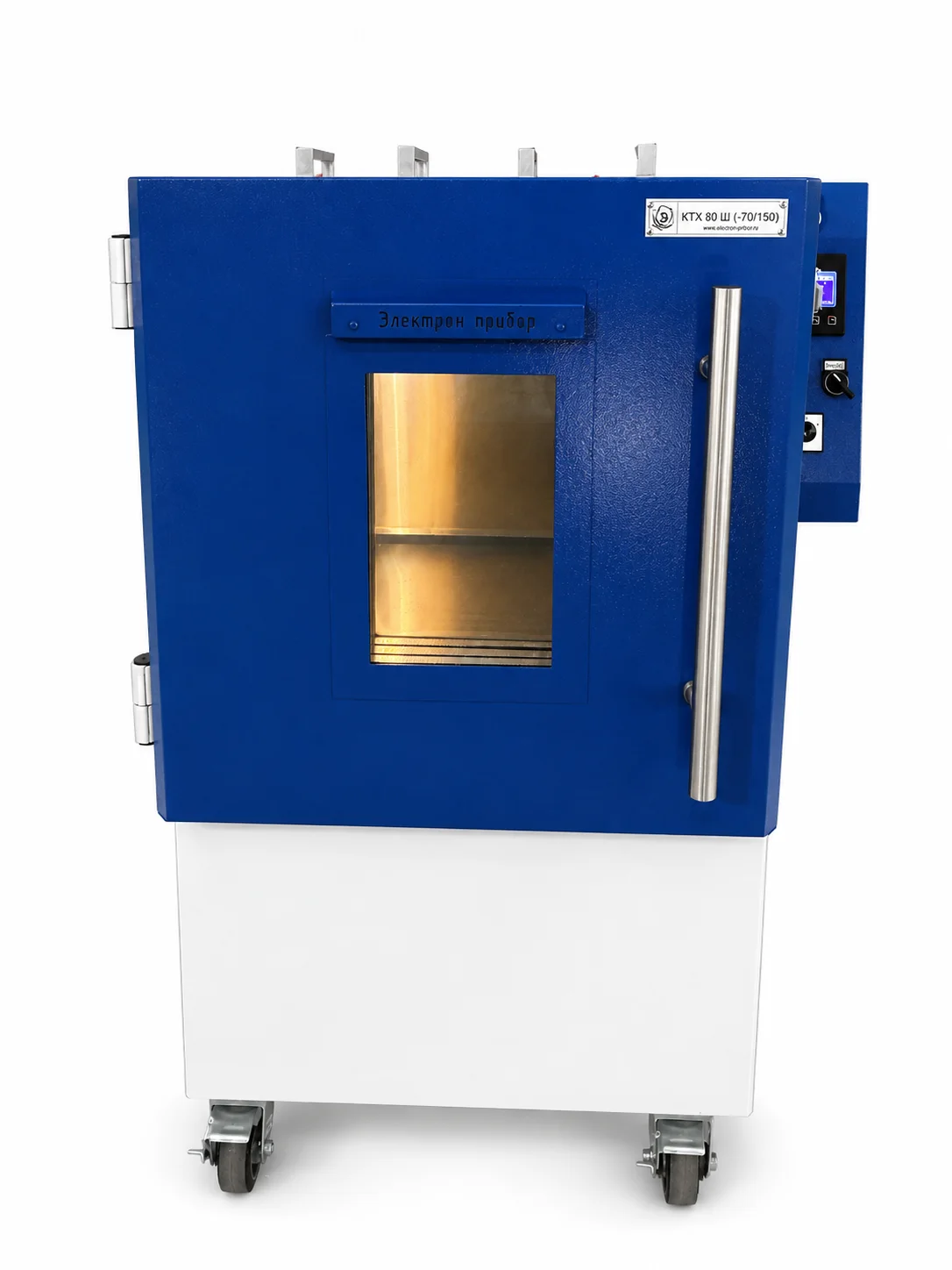

Если изделие испытывают под нагрузкой или с измерениями, кабели нужно вывести наружу, не открывая дверь. В стандартной комплектации КТХ и КТХВ — два отверстия Ø100 мм, у КТВ — одно. Когда кабелей и трубок много или нужна герметичная проходка, выбирают камеры со шлюзами (КТХ Ш), где количество, форму и размер шлюзов меняют под задачу.
6. Управление, архив и подключение
Базовый микропроцессорный регулятор держит заданный режим и выполняет программы. Если результаты испытаний нужно сохранять как доказательство — для заказчика, ОТК или аттестации — закладывайте архивирование, а для подключения к системе цеха — интерфейс Ethernet или RS-485. Для сложных многоступенчатых программ удобен ПЛК с сенсорной панелью.
7. Форма загрузки и место установки
Тяжёлые изделия удобнее опускать сверху — для этого есть камеры с вертикальной загрузкой (КТХ ВЗ). Перед покупкой проверьте габариты камеры, проёмы дверей и лифта, а также питание: компактной КТХ 80 достаточно 220 В, большинству моделей нужно 380 В.
Коротко: что написать в запросе
- Крайние температуры и, если нужно, влажность по вашей методике.
- Размеры и масса изделия с оснасткой.
- Сколько кабелей и каких выводить из камеры.
- Нужны ли архив, интерфейс и ПЛК.
- Где будет стоять камера и какое питание доступно.
С таким списком мы подберём серийную модель или сделаем камеру по ТЗ — с изменёнными размерами рабочей зоны, дополнительными шлюзами и полками, первичной аттестацией, монтажом и пусконаладкой.
