В журнале «Технологии в электронной промышленности» (№ 1’2025, рубрика «Контроль и тестирование», с. 32–33) вышла статья заместителя генерального директора компании «Электрон Прибор» Владислава Свирского о климатических камерах нашего производства. Ниже — её основные мысли, рисунки и таблицы из публикации.
Статья на сайте журнала tech-e.ru
Что выпускает компания
На момент публикации серийная линейка компании «Электрон Прибор» включала:
- камеры «тепло-холод» (КТХ) объёмом 22–2000 л;
- камеры «тепло-холод-влага» (КТХВ) и «тепло-влага» (КТВ) объёмом 80–2000 л;
- камеры с вертикальной загрузкой объёмом 160–250 л;
- генераторы холода с испытательной камерой объёмом 5–1200 л;
- сушильные шкафы объёмом 60–3000 л;
- нестандартное оборудование — по форме, габаритам и техническим параметрам заказчика.
Камера КТХ со шлюзами для кассет
Один из нестандартных заказов — камера КТХ с технологическими отверстиями в потолке. Через них испытуемые кассеты опускают в рабочий объём и тестируют вместе или по очереди. Когда кассет нет, отверстия закрывают заглушками, и наружный воздух в камеру не попадает.
Чтобы изделие можно было испытывать по всей поверхности, инженеры переработали сборку обшивки внутреннего бака: за счёт новых материалов толщина потолка уменьшилась с 10 до 6 см.
Быстрое охлаждение и удалённое управление
На некоторых моделях охлаждение начинается сразу после включения холодильного агрегата — при любой температуре в камере. Например, переход с +160 °C до −30 °C занимает около 20 минут.
Камеру подключают к компьютеру по RS-485, RS-232 или Ethernet, а через подключённый компьютер ею можно управлять и с телефона. В режиме термоциклирования задаётся скорость нагрева и охлаждения — и влажность, если камера типа КТХВ. На момент публикации было доступно:
- три программы по 10 шагов;
- отложенный старт и заданные стартовые параметры;
- диаграмма изменения температуры на экране;
- журнал действий и параметров.
В разработке было ПО для управления по сети сразу несколькими установками.
Настольная камера КТХ 22
Кроме напольных камер выпускается бесшумная настольная КТХ объёмом 22 л. Холодильный отсек сделан компактным, чтобы камеру можно было поставить на лабораторный стол.

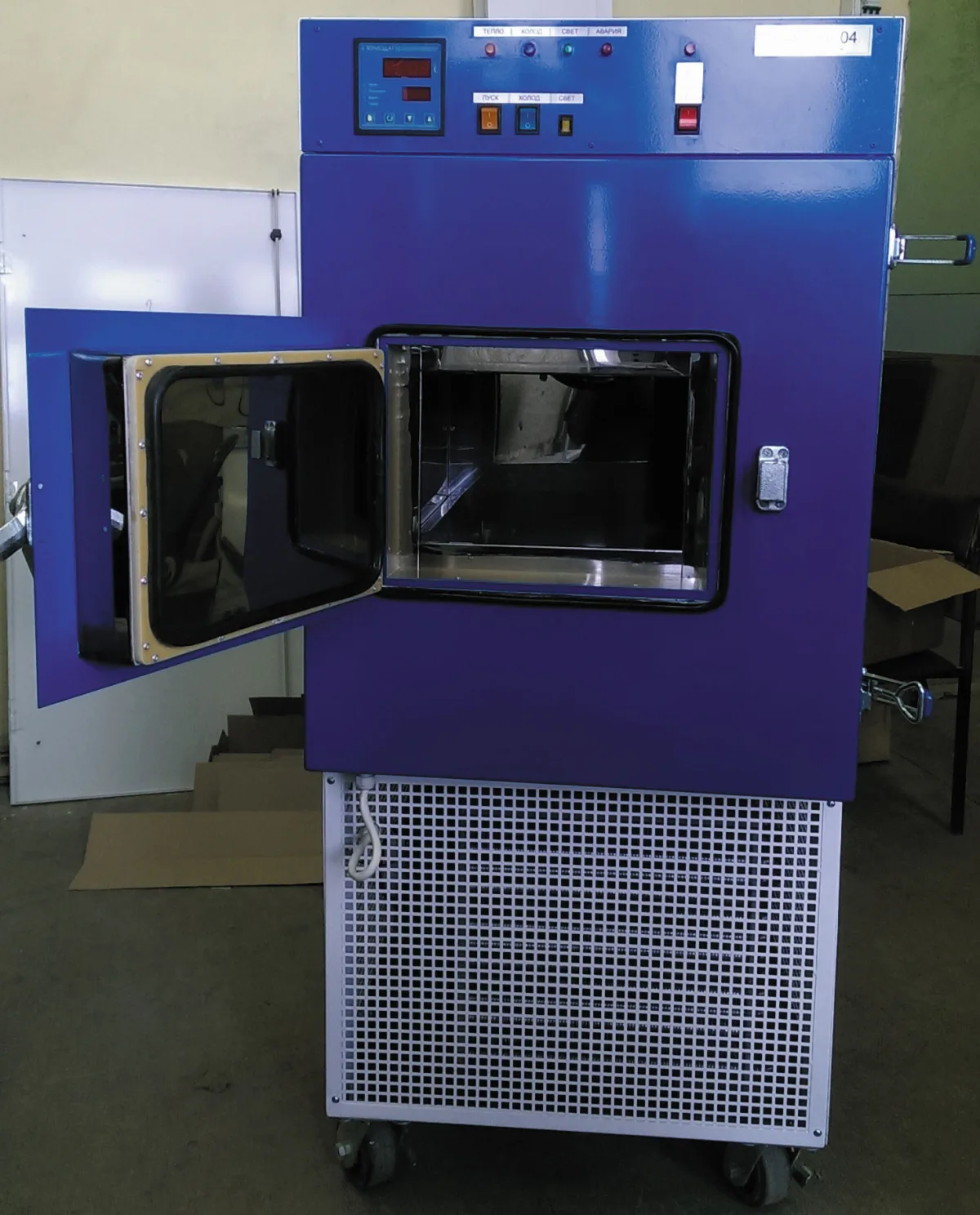

Камера с двойной дверью
В двери такой камеры стеклопакет закреплён на собственных петлях: его можно открыть, не открывая саму дверь. Так меньше теряется температура, а действия с изделием во время испытаний занимают минимум времени.
Генераторы холода и термошок
В генераторе холода холодильная установка стоит отдельно от испытательной камеры и соединяется с ней гибкими шлангами, по которым подаётся и отводится воздух. Агрегат можно вынести за пределы лаборатории — это важно, когда нельзя нагревать воздух в испытательном помещении.
На базе генератора холода сделана термошоковая установка: у неё есть дополнительная камера меньшего объёма с другой температурой, воздух из которой мгновенно подаётся в испытательную камеру при открытии клапана. По тому же принципу изготовлены экспериментальные камеры объёмом 5 л: камера на гибких шлангах подвижна, ею можно накрыть изделие прямо на месте.
Таблицы из статьи
Серийно выпускаемые камеры КТХ, КТХВ и КТВ: температура −85…+160 °C, относительная влажность для КТХВ и КТВ 20–96 % (98 % — при +20 °C).
| Модели | Объём, л |
|---|---|
| КТХ 22 | 22 |
| КТХ 80, КТХВ 80, КТВ 80 | 80 |
| КТХ 160, КТХВ 160, КТВ 160 | 160 |
| КТХ 400, КТХВ 400, КТВ 400 | 400 |
| КТХ 800, КТХВ 800, КТВ 800 | 800 |
| КТХ 1000, КТХВ 1000, КТВ 1000 | 1000 |
| КТХ 2000, КТХВ 2000, КТВ 2000 | 2000 |
Сушильные шкафы (в статье — СШ, сейчас серия ШС): +30…+350 °C.
| Модель | Объём, л |
|---|---|
| СШ 60 | 60 |
| СШ 700 | 700 |
| СШ 1000 | 1000 |
| СШ 2000 | 2000 |
| СШ 3000 | 3000 |
Нестандартное оборудование (ГХ — генератор холода): −85…+160 °C.
| Модель | Объём, л |
|---|---|
| КТХ 160, вертикальная загрузка (ВЗ) | 160 |
| ГХ 120 | 120 |
| ГХ 1200 | 1200 |
| ГХ (термошок) 250/400 | 250 — камера тепла, 400 — камера холода |
| ГХ 5 | 5 |
| КТХ 160, КТХВ 160, КТВ 160 с двойной дверью (ДД) | 160 |
Данные приведены по состоянию на начало 2025 года. Сейчас камеры КТХ выпускаются в исполнениях до +180 °C, сушильные шкафы ШС — до +100, +250 или +350 °C. Актуальные модели и характеристики — в каталоге.
