Сушильный шкаф — одно из самых распространённых устройств в лаборатории: в нём сушат посуду и пробы, доводят образцы до постоянной массы, выдерживают материалы при заданной температуре, проводят термообработку и простые испытания на теплостойкость. Шкафы внешне похожи, но отличаются способом нагрева воздуха, диапазоном температур и равномерностью. Разберём, на что смотреть, чтобы шкаф подошёл под методику, а не только по размеру.
Для каких задач нужен лабораторный сушильный шкаф
- Сушка лабораторной посуды и инструмента после мойки.
- Высушивание проб и образцов до постоянной массы — для определения влажности материалов, сыпучих продуктов, грунтов.
- Выдержка образцов при заданной температуре перед испытаниями или между этапами испытаний.
- Отверждение клеев, компаундов и покрытий на образцах.
- Термообработка и проверка теплостойкости материалов и небольших изделий.
- Подготовка проб для дальнейших анализов.
Для каждой задачи важны свои параметры. Для сушки посуды подойдёт почти любой шкаф. Для определения влажности до постоянной массы важны равномерность температуры и её стабильность: если в разных углах шкафа разница в несколько градусов, пробы на разных полках сохнут по-разному.
Естественная и принудительная конвекция
Главное различие лабораторных шкафов — как в них движется воздух.
В шкафу с естественной конвекцией вентилятора нет. Нагретый воздух поднимается вверх, остывший опускается, и так постепенно прогревается весь объём. Плюсы — простота, тишина и отсутствие потока воздуха, который может сдувать лёгкие порошки. Минусы — медленный выход на режим, заметная разница температуры между верхом и низом и сильная зависимость от загрузки: плотно уставленные полки мешают воздуху двигаться.
В шкафу с принудительной конвекцией вентилятор перемешивает воздух по рабочей камере. Температура по объёму выравнивается, шкаф быстрее выходит на режим и быстрее восстанавливает его после открывания двери, а влага от проб быстрее уходит с поверхности. Для сушки до постоянной массы, работы с несколькими полками и больших объёмов принудительная конвекция практически обязательна.
| Естественная конвекция | Принудительная конвекция | |
|---|---|---|
| Движение воздуха | За счёт разницы плотности | Вентилятором |
| Равномерность по объёму | Ниже, зависит от загрузки | Выше |
| Выход на режим | Медленнее | Быстрее |
| Лёгкие порошки | Не сдуваются | Нужны крышки или ёмкости |
| Где уместен | Небольшие объёмы, простая сушка | Сушка до постоянной массы, несколько полок, большие объёмы |
Все сушильные шкафы серии ШС «Электрон Прибор» — с принудительной конвекцией.
Другие виды шкафов, которые называют сушильными
- Вакуумные сушильные шкафы. Сушат при пониженном давлении, что позволяет удалять влагу и растворители при более низкой температуре. Нужны для термочувствительных веществ; это отдельный класс оборудования с вакуумным насосом.
- Стерилизаторы воздушные. Внешне похожи на сушильный шкаф, но предназначены для стерилизации сухим горячим воздухом и применяются в медицине по своим правилам.
- Термостаты. Держат небольшую температуру, близкую к комнатной или чуть выше, — например, для инкубации. Для сушки обычно не предназначены.
- Климатические камеры. Если нужно не только нагревать, но и охлаждать или поддерживать влажность, сушильный шкаф не подойдёт — нужна камера тепло-холод или тепло-влага.
Какая температура нужна
Максимальную температуру выбирают по самому горячему режиму в методике с небольшим запасом. Типичные ориентиры:
- до +100 °C — сушка посуды, проб, большинства материалов, выдержка образцов;
- до +250 °C — отверждение покрытий и компаундов, термообработка полимеров, прокалка при умеренных температурах;
- до +350 °C — высокотемпературная термообработка, испытания на теплостойкость, отжиг.
Шкафы ШС выпускаются именно в таких исполнениях: +100, +250 и +350 °C. Нижняя граница у любого сушильного шкафа ограничена: без холодильной машины он стабильно держит температуру только выше комнатной, и насколько выше — зависит от температуры в помещении и исполнения. Если методика требует работы около +20…+30 °C, сушильный шкаф — неудачный выбор.
Точность и равномерность
Сверьте точность шкафа с допуском методики. У шкафов ШС точность поддержания температуры ±2–3 °C, дискретность задания 0,1 °C, регулирование — ПИД-регулятором. Если методика задаёт более жёсткий допуск или многоступенчатую программу нагрева, есть расширенный контроллер. Для документирования режимов — архиватор и интерфейс RS-485.
Объём лабораторного шкафа
Лабораторным обычно называют шкаф, который помещается на столе или рядом с ним и подключается к обычной сети. В линейке ШС это модели 60 и 80 литров; ШС 200 и ШС 400 занимают промежуточное положение — их ставят в лабораториях с большим потоком проб или используют на участках небольших производств.
| Модель | Объём, л | Рабочая зона, мм | Масса | Цена, +100 / +250 / +350 °C |
|---|---|---|---|---|

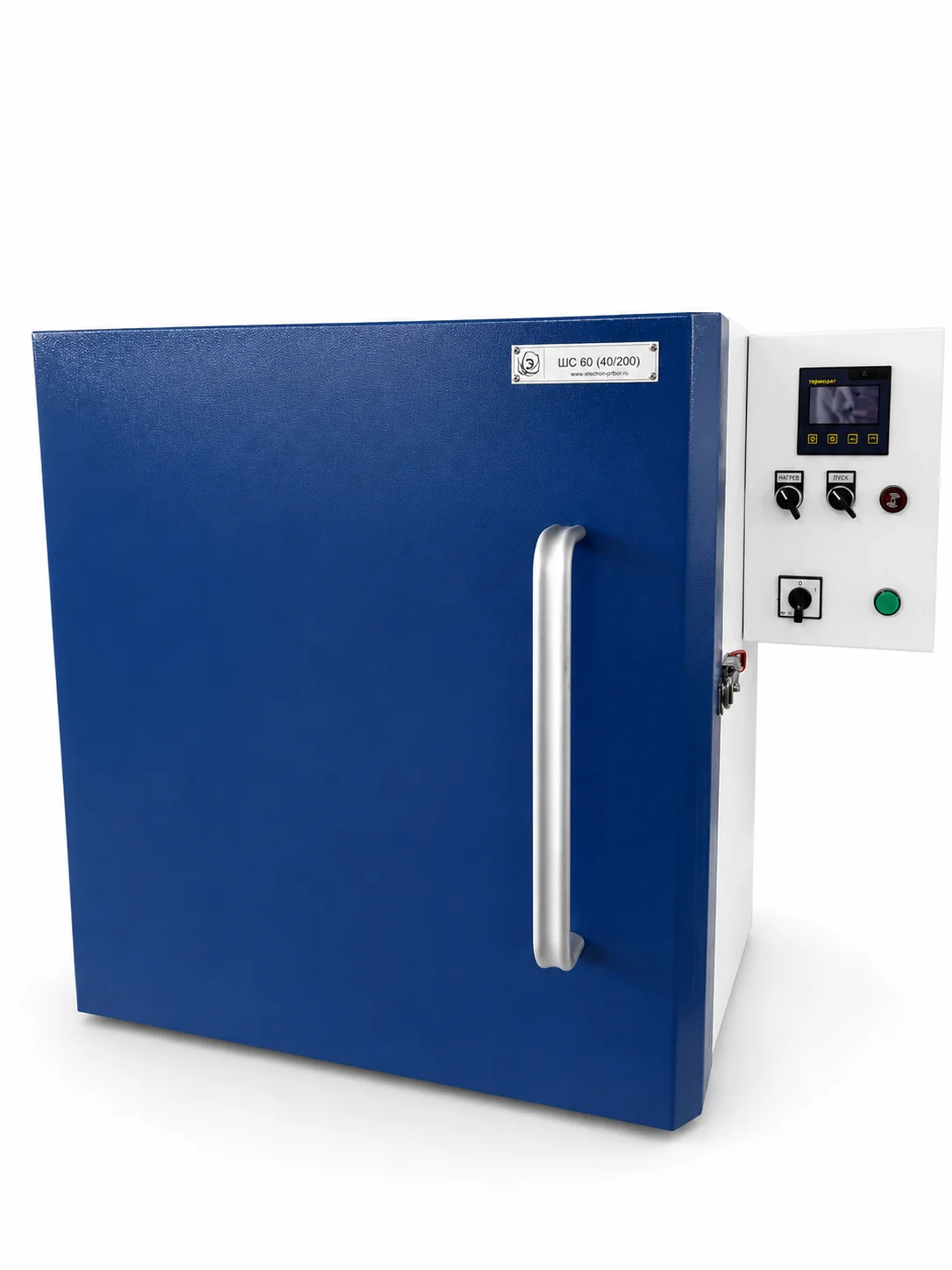

| ШС 60 | 60 | 475×400×320 | 70 кг | от 140 000 / 160 000 / 210 000 ₽ |
| ШС 80 | 80 | — | 90 кг | от 150 000 / 170 000 / 220 000 ₽ |
| ШС 200 | 200 | 400×1000×500 | 150 кг | от 180 000 / 230 000 / 260 000 ₽ |
| ШС 400 | 400 | 700×800×700 | 200 кг | от 200 000 / 250 000 / 280 000 ₽ |
Все эти модели работают от 220/380 В. При выборе объёма оставьте место для циркуляции воздуха между полками и стенками: в плотно загруженном шкафу пробы в центре сохнут дольше, чем у края.
Чем лабораторный шкаф отличается от промышленного
Строгой границы нет: это различие по назначению, а не по стандарту. Но на практике шкафы различаются по нескольким признакам.
| Лабораторный | Промышленный | |
|---|---|---|
| Объём | Десятки литров | Сотни и тысячи литров |
| Загрузка | Пробы, посуда, образцы на полках | Партии изделий, тара, тележки |
| Режим работы | Короткие циклы, частое открывание | Длительные режимы, загрузка партиями |
| Двери | Одностворчатая | Часто двустворчатая |
| Опции | Точность, архив, программы | Вентиляция и шиберы, тележки, усиленные полки, индивидуальные размеры |
Шкафы ШС от 700 до 3000 литров рассчитаны на производство: ШС 700 — от 350 000 ₽, ШС 3000 с рабочей зоной 1230×1950×1230 мм — от 620 000 ₽. При этом конструкция у всей серии общая — рабочая камера из нержавеющей стали, принудительная конвекция, автоматическая защита от перегрева и расчёт на долговременную работу.
Как загружать шкаф, чтобы сушка шла равномерно
- Не ставьте пробы вплотную к стенкам и задней панели: там проходит поток воздуха, и у стенки температура может отличаться от центра.
- Оставляйте зазоры между ёмкостями и не закрывайте полку целиком листом или подносом — это перекрывает циркуляцию между ярусами.
- Влажные и уже подсохшие пробы лучше не смешивать в одном цикле: открывание двери и испарение влаги от новых проб сбивают режим для остальных.
- Сушку до постоянной массы ведите при одной и той же загрузке и на одних и тех же полках — так результаты повторных взвешиваний сопоставимы.
- Открывайте дверь как можно реже и на короткое время; после закрывания дайте шкафу восстановить режим, прежде чем засекать время выдержки.
Эти правила работают для любого шкафа, но в шкафу с естественной конвекцией ошибки загрузки сказываются сильнее: без вентилятора воздух не выравнивает температуру между полками.
Что проверить перед покупкой
- Максимальная температура и допуск по методике.
- Нужна ли равномерность для сушки до постоянной массы — тогда только принудительная конвекция.
- Выделяются ли при сушке влага или пары растворителей — тогда нужна вентиляция с шиберами.
- Количество полок и масса загрузки на полку.
- Нужно ли документировать режимы: архиватор, RS-485.
- Будет ли шкаф использоваться для испытаний с протоколами — тогда сразу закладывайте первичную аттестацию.
Вопросы и ответы
Можно ли сушить порошки в шкафу с вентилятором? Можно, если пробы находятся в бюксах, чашках с крышками или глубоких ёмкостях. Открытые лёгкие порошки поток воздуха может разносить по камере.
Почему шкаф не держит +30 °C? Сушильный шкаф только нагревает. Около комнатной температуры он не может отвести лишнее тепло, поэтому режим нестабилен. Для таких задач нужна камера с холодильной машиной.
Сколько полок нужно? Столько, чтобы пробы стояли в один слой с зазорами. Дополнительные полки и усиленная нагрузка для ШС заказываются как опции.
Нужна ли отдельная вентиляция в помещении? Если при сушке выделяются пары растворителей, их нужно отводить: для этого шкаф комплектуют вентиляцией и шиберами, а помещение — вытяжкой.
Можно ли использовать лабораторный шкаф для испытаний изделий? Да, если шкаф обеспечивает нужный режим и аттестован как испытательное оборудование. Первичную аттестацию для шкафов ШС можно заказать вместе с поставкой.
Какое питание нужно лабораторному шкафу? Модели ШС от 60 до 3000 литров рассчитаны на 220/380 В, 50 Гц. Конкретный вариант подключения уточните при заказе по возможностям сети в лаборатории.
