Начните с материала, а не с объёма
Запишите, что именно загружают в шкаф: материал изделия, массу одной партии, число деталей, начальную влажность, тару и подложки. Добавьте рабочую температуру, допустимое время обработки и критерий окончания процесса. Для сушки это может быть масса после контрольного взвешивания, для отверждения покрытия это режим из технологической карты. Без такого описания большой объём и высокая температура ничего не говорят о пригодности шкафа.
Отдельно перечислите всё, что материал выделяет при нагреве. Обычный сушильный шкаф нельзя автоматически назначать для растворителей, горючих компонентов или веществ, которые образуют токсичные и взрывоопасные пары. Руководство Memmert для стандартного нагревательного оборудования прямо запрещает такую загрузку. Это не характеристика серии ШС, а пример обязательной проверки безопасности. При наличии опасных выделений сначала определяют их состав и количество, затем согласуют специальное исполнение, вентиляцию и защиту.
Выберите температурное исполнение по рабочему режиму
В каталоге ШС есть исполнения с максимальной температурой +100, +250 и +350 °C. Выбирают минимальное исполнение, которое перекрывает технологический режим и согласованный запас. Шкаф на +350 °C не делает процесс при +80 °C быстрее сам по себе. Для выбора нужны длительность выдержки, допустимый перегрев материала и условие запуска таймера: сразу после включения, после выхода воздуха на уставку или после прогрева контрольного изделия.
Разложите партию внутри рабочей зоны
Серия включает модели от 60 до 3000 л, но полезность объёма определяет раскладка. Нарисуйте каждую полку с изделиями в масштабе. Укажите число полок, массу на полку, общий вес, высоту тары и способ загрузки. Между изделиями и стенками оставляют проходы для воздуха. Плотная укладка замедляет нагрев и может ухудшить равномерность. Нельзя считать весь геометрический объём рабочим местом для деталей.
Посмотрите оборудование этой категории
Выберите модель и исполнение. Характеристики и цена берутся из каталога.
Потяните модель мышью или пальцем, чтобы повернуть. 3D показывает конструкцию; размеры и комплектацию уточняйте в карточке и КП.

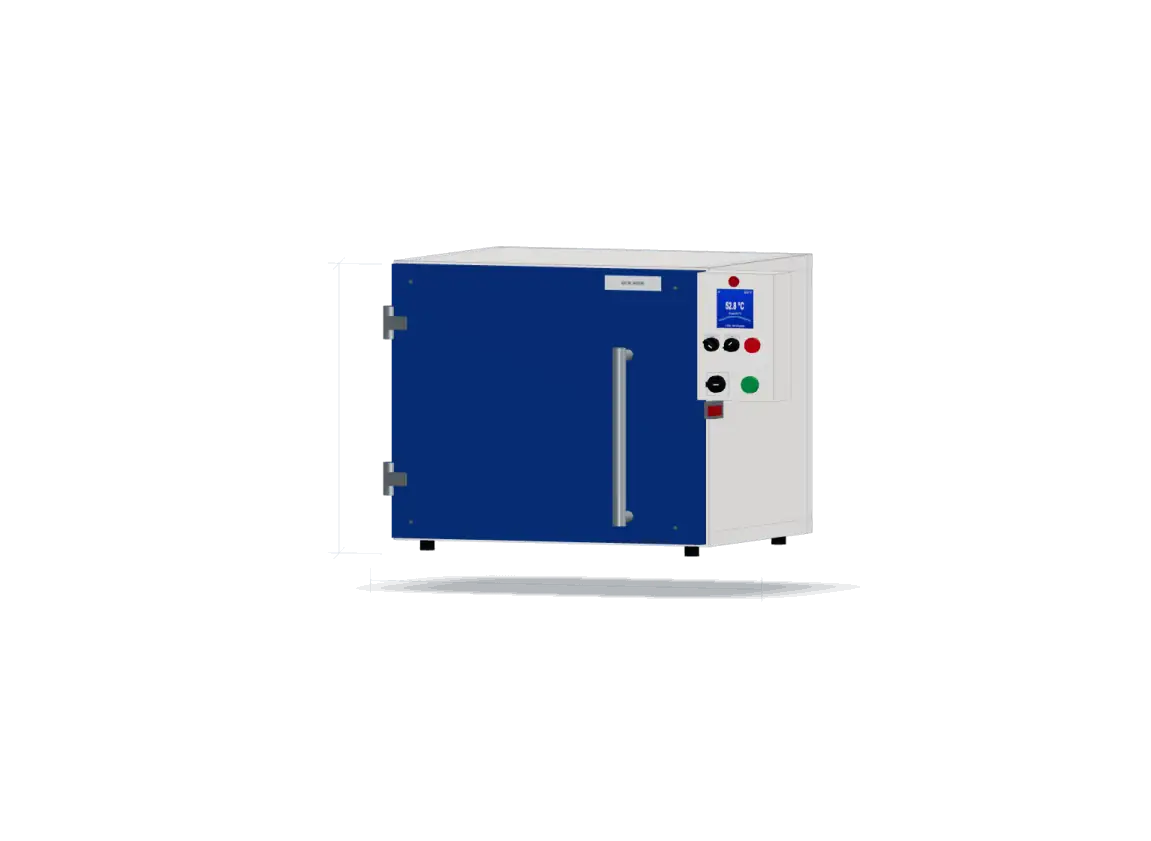

ШС 60
- Температура
- до +100 °C
- Рабочий объём
- 60 л
140 000 ₽ с НДС за выбранное исполнение
Все модели категории →Проверьте удаление влаги и подвод свежего воздуха
Принудительная конвекция перемешивает воздух внутри камеры, но не отвечает сама по себе за удаление влаги из помещения. Для мокрой партии укажите массу удаляемой воды за цикл, допустимую влажность в шкафу, нужный приток и место отвода вытяжного воздуха. Вентиляция и шиберы доступны как опции. Их подбирают по процессу и условиям площадки. Если вытяжку подключают к цеховой системе, в ТЗ нужны её расход, разрежение и температура принимаемого воздуха.
Согласуйте управление и действия при отказе
- Профиль температуры, число ступеней и условие окончания выдержки.
- Независимая защита от перегрева и безопасная уставка для материала.
- Поведение после пропадания питания: продолжить, остановить или ждать оператора.
- Архив температуры, период записи, формат выгрузки и часы хранения.
- Сигнализация открытой двери, перегрева и отказа датчика.
- RS-485 или иной интерфейс только при наличии понятного сценария интеграции.
Продумайте выгрузку до заказа. Горячая партия требует места для тележки, термостойких средств защиты и понятного маршрута без пересечения с проходом. Для крупных шкафов проверьте дверные проёмы, пол, питание, вентиляцию и место обслуживания. Габариты и масса могут меняться с исполнением, поэтому установочный чертёж согласуют до изготовления.
Оцените цикл на пробной партии
Если процесс раньше не выполняли в таком шкафу, проведите пробу на доступном оборудовании или заложите опытный прогон в приёмку. Взвесьте несколько изделий до сушки и после последовательных выдержек. Одновременно запишите температуру воздуха и контрольной детали. Так видно, ограничивает процесс подвод тепла или удаление влаги. Не переносите время из режима для маленького образца на плотную производственную партию. Для повторяемой сушки зафиксируйте одинаковую массу загрузки, расположение изделий, открытие шиберов и момент окончания выдержки.
Учитывайте восстановление после открытия двери. Если оператор несколько раз добавляет детали в один цикл, каждая загрузка меняет температуру и влажность. Лучше описать отдельные партии или явно определить допустимое окно загрузки. Для изделий разной массы назначьте контрольный типоразмер, который прогревается медленнее остальных. Его температура или остаточная влажность дают более полезный критерий, чем среднее значение воздуха в пустом объёме.
Что написать в ТЗ
| Пункт | Что указать |
|---|---|
| Материал | Состав, масса партии, влажность, возможные выделения |
| Режим | Уставка, допуск, выдержка, условие запуска таймера |
| Загрузка | Габариты и масса изделий, тара, полки, схема раскладки |
| Воздухообмен | Приток, вытяжка, количество удаляемой влаги |
| Управление | Программы, архив, интерфейс, реакция на отказ |
| Площадка | Питание, проходы, вытяжка, тележка, место обслуживания |
Принимайте шкаф на контрольной партии
Сначала проверяют комплектность, рабочую зону, полки, дверь, вентиляцию, регулятор и защиту от перегрева. Затем проводят пустой прогон и цикл с реальной или эквивалентной загрузкой. Датчики размещают в согласованных точках воздуха и на контрольном изделии. В протоколе фиксируют время выхода на режим, температуру во время выдержки, результат после отключения питания и состояние партии. Приёмка должна отвечать на вопрос, выполняется ли ваш процесс, а не только показывать температуру на дисплее.
Руководство Memmert: требования к безопасной загрузке нагревательного шкафа
