Соберите камеру и стенд на одном чертеже
КТХ Ш нужна, когда изделие остаётся подключённым к внешнему питанию, измерительной системе, нагрузке или трубопроводу. Начните с схемы всего испытательного места. Покажите камеру, изделие, внутреннюю оснастку, внешние приборы, стойки, движение двери и маршрут каждой коммуникации. Положение шлюза нельзя назначать по фотографии готовой камеры. Оно зависит от разъёмов, изгиба кабелей, высоты стола и доступа оператора.
Разделите требования к климату и к подключению
Сначала задайте температурную программу: нижнюю и верхнюю уставки, выдержки, число циклов, скорость перехода, допустимое отклонение и условие начала отсчёта. Серия КТХ Ш включает объёмы 64, 80, 120 и 160 л, холодные исполнения −30 и −65 °C, горячие +100, +160 и +180 °C. Влажность эти модели не регулируют. Если методика требует влажность или холод ниже −65 °C, нужна другая серия либо отдельное согласованное исполнение.
Затем опишите работающий образец. Укажите его размеры, массу, крепление, потребляемую мощность и тепловыделение. Добавьте режимы, в которых тепловая нагрузка максимальна. Кабели и трубки проводят тепло через стенку, а работающее изделие нагревает воздух внутри. Эти нагрузки учитывают при подборе холодильной и нагревательной системы. Литры рабочей зоны не заменяют тепловой расчёт.
Задайте каждый шлюз как деталь
Для каждого прохода укажите форму, чистый размер, длину, координаты от базовых поверхностей и направление выхода. Перечислите всё, что проходит через него: кабель, разъём, трубку, жгут или подвижную деталь. Самая широкая часть разъёма должна пройти через чистое сечение. Для кабеля нужен радиус изгиба и запас длины. Для трубки нужны наружный диаметр, материал, температура, давление, допустимость перегиба и возможность появления конденсата.
Посмотрите оборудование этой категории
Выберите модель и исполнение. Характеристики и цена берутся из каталога.
Потяните модель мышью или пальцем, чтобы повернуть. 3D показывает конструкцию; размеры и комплектацию уточняйте в карточке и КП.

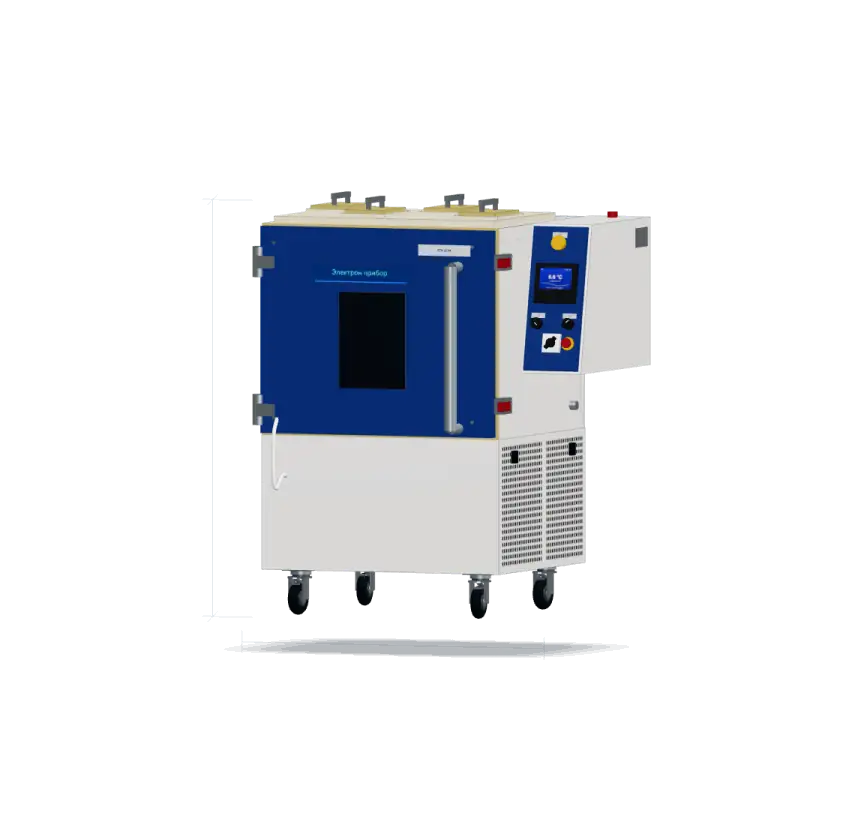

КТХ Ш 64
- Температура
- −30до+100°C
- Рабочий объём
- 64 л
760 000 ₽ с НДС за выбранное исполнение
Все модели категории →Оставьте место для воздуха и работы оператора
Сверьте рабочую зону с полной сборкой, включая оснастку и выступающие разъёмы. В каталоге указаны размеры рабочих зон конкретных моделей, например 400×500×400 мм для КТХ Ш 80. Детали не должны перекрывать воздушные каналы или прижиматься к стенкам. ESPEC в своём поиске оборудования предлагает ориентир: камера примерно в 1,2 раза больше образца и около 10 процентов зазора у стенок. Это полезная первичная проверка, а не паспортное требование к КТХ Ш. Окончательные зазоры подтверждают для вашей раскладки.
Проверьте доступ снаружи. Оператор должен установить уплотнение, подключить разъёмы, осмотреть место прохода и заменить кабель без разборки половины стенда. Шлюз не должен попадать в ход двери, полки или подвижной части изделия. Если коммуникация движется во время испытания, приложите крайние положения и траекторию.
Выберите уплотнение по коммуникации
- Разъёмный ввод, если кабель нельзя протянуть концом через отверстие.
- Сменная вставка, если состав жгута будет меняться между программами.
- Материал уплотнения, совместимый с температурой и средой испытания.
- Отвод конденсата и доступ к осмотру холодной стороны.
- Механическая разгрузка кабелей, чтобы вес жгута не тянул уплотнение.
- Заглушка для неиспользуемого шлюза и понятный порядок её установки.
Не требуйте абстрактную герметичность без метода проверки. Опишите допустимый эффект: отсутствие видимого инея снаружи, отсутствие капель в заданной зоне, сохранение температурного режима или измеряемый предел утечки. Способ контроля должен соответствовать риску процесса. Для обычного кабельного ввода и для трубопровода под давлением нужны разные критерии.
Приложите к ТЗ четыре документа
| Документ | Содержание |
|---|---|
| Программа | Температуры, выдержки, циклы, критерий отсчёта |
| Сборочный чертёж | Изделие, оснастка, рабочая зона, базовые размеры |
| Таблица коммуникаций | Тип, размер, разъём, среда, давление, тепло |
| План площадки | Внешний стенд, проходы, питание, вентиляция, обслуживание |
В таблице коммуникаций присвойте каждой линии номер, который повторяется на чертеже. Для электрических линий добавьте назначение и максимальный ток. Для трубок укажите среду, температуру и давление. Для оптоволокна и чувствительных кабелей запишите минимальный радиус изгиба. Такой комплект позволяет проверить коллизии до изготовления корпуса.
Принимайте камеру вместе со стендом
На приёмке используйте реальные коммуникации или точный макет с теми же разъёмами и радиусами изгиба. Проверьте монтаж изделия, закрытие двери, проход каждого жгута, работу уплотнений и доступ к разъёмам. Выполните температурный цикл с включённым изделием либо эквивалентной тепловой нагрузкой. Осмотрите вводы на конденсат и обмерзание, зафиксируйте температуру воздуха и контрольных точек изделия.
Отдельно проверьте отказ питания, остановку программы, открытие двери и безопасное извлечение. Если стенд содержит подвижную часть, проведите полный ход на холодной и горячей выдержке. Итоговый протокол должен ссылаться на согласованный чертёж с ревизией. Тогда изменение координаты шлюза или состава жгута будет явным изменением проекта, а не спором при монтаже.
