Разложите программу на рабочие точки

Для КТХВ недостаточно указать диапазоны температуры и влажности. Запишите каждую выдержку как пару значений, добавьте длительность, допустимое время перехода и число циклов. Отдельно отметьте участки, где влажность не регулируется. В каталоге указаны 20–98 % RH и температурные исполнения от −85 до +180 °C, но эти крайние значения нельзя автоматически объединить в любую пару. Рабочая область влажности зависит от температуры и исполнения, поэтому каждую требуемую точку подтверждают в предложении и документации.

Температура, влажность и точность

Серия имеет нижние пределы −30, −65 или −85 °C и верхние +100, +160 или +180 °C. В данных каталога точность поддержания температуры указана ±1 °C, влажности ±3–5 % RH. Для методики могут быть важны неравномерность по объёму, колебания во времени и положение контрольных датчиков. Эти требования записывают отдельно. На холодном участке влажность может не быть управляемым параметром. Отсутствие конденсата нельзя гарантировать без анализа всего цикла: он зависит от температуры поверхности образца, точки росы, скорости перехода и открытия двери.

Подберите рабочую зону

Модели КТХВ имеют объёмы 64, 80, 160, 400, 800 и 1000 л. Проверяйте размеры: рабочая зона КТХВ 160 равна 550×550×550 мм, КТХВ 400 — 800×600×830 мм. Образец должен поместиться вместе с оснасткой, датчиками и кабельными петлями. Нужны зазоры для циркуляции и стока конденсата. Для нескольких изделий приложите схему раскладки и укажите суммарную массу. Пористая упаковка и гигроскопичный материал участвуют во влагообмене, поэтому их нельзя исключать из описания загрузки.

КТХВ 160 из каталога. Фактическую раскладку проверяют по рабочей зоне 550×550×550 мм.

Сравнить модели в каталоге

Посмотрите оборудование этой категории

Выберите модель и исполнение. Характеристики и цена берутся из каталога.

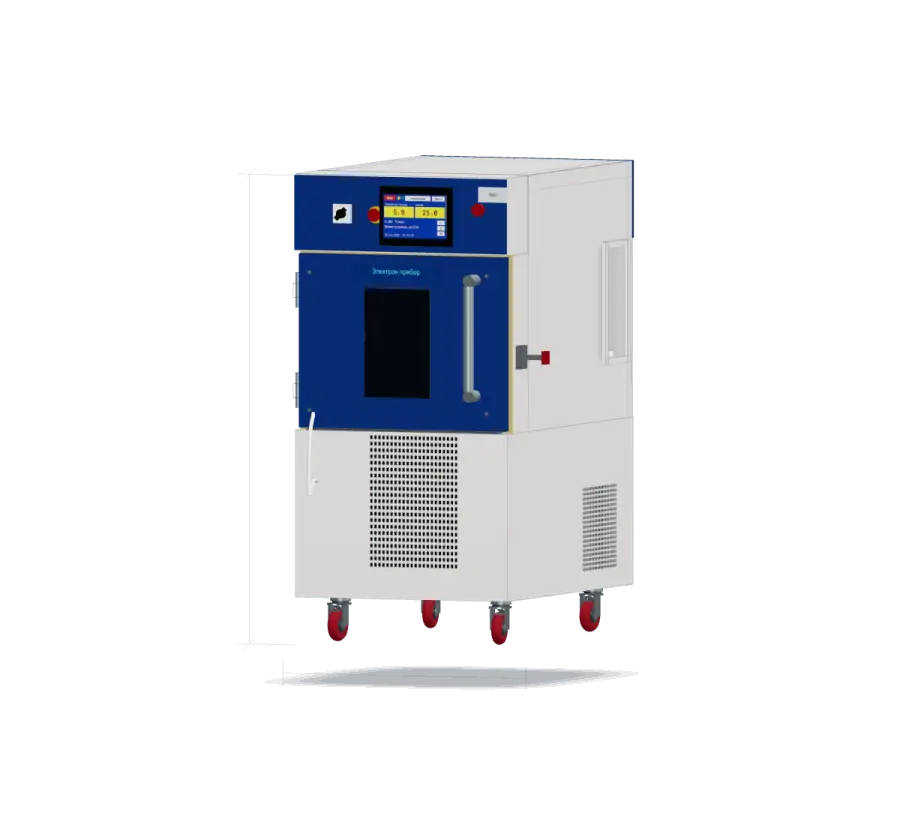

Потяните модель мышью или пальцем, чтобы повернуть. 3D показывает конструкцию; размеры и комплектацию уточняйте в карточке и КП.

КТХВ 64

Температура
−30+100°C
Рабочий объём
64 л
Влажность
20–98 % RH

750 000 ₽ с НДС за выбранное исполнение

Характеристики моделиЗапросить КП
Все модели категории →

Сообщите о работе образца

Если образец включён, укажите мощность и цикл нагрузки. Локальный нагрев влияет одновременно на температуру и относительную влажность около корпуса. Перечислите внешние датчики, кабели, трубки и способы герметизации вводов. Опишите, допускается ли питание образца при конденсации и когда его можно включать после холодного участка. Для жидкостных контуров нужны расход, температура и состав среды. Эти данные позволяют оценить тепловую нагрузку и не допустить опасного режима, который не виден из названия испытания.

Подготовьте воду, слив и помещение

До заказа выясните требования к качеству воды, способу подачи и дренажу. Покажите точки подключения на плане помещения. Проверьте питание, вентиляцию, допустимую температуру вокруг оборудования, маршрут доставки и зоны обслуживания. Конденсат и слив нельзя оставлять на решение монтажника после поставки. Для длительных испытаний уточните пополнение воды, сигнализацию и поведение при её отсутствии. Если потеря воды должна остановить программу безопасно, это требование включают в алгоритм и приёмочные испытания.

Что обычно забывают

  • Связать влажность с конкретной температурой, а не только с максимумом.
  • Указать массу, материал и начальное состояние образцов.
  • Задать места датчиков и правило начала выдержки.
  • Описать допустимость конденсата и включение изделия.
  • Предусмотреть воду, дренаж и обслуживание увлажнителя.
  • Согласовать период записи и экспорт журнала.
  • Проверить маршрут доставки и инженерные подключения.

Ещё одна ошибка — выбирать следующую модель только по литрам, не проверив форму зоны. Длинный образец может не войти в более объёмную, но менее подходящую геометрию. Нельзя считать встроенный датчик измерением внутри изделия. Если результат зависит от температуры компонента, применяют отдельный контрольный канал. Также не следует сравнивать камеры только по предельной влажности: устойчивость режима зависит от рабочей точки, загрузки, циркуляции и состояния системы подачи воды.

Пример заявки

«Испытываем три электронных блока 260×180×90 мм, по 4 кг. Выдержка +40 °C и 93 % RH длится 96 часов, затем следуют температурные циклы от −40 до +70 °C без требования к влажности на холодном участке. Блоки выключены, подключены контрольные термопары. Нужны два герметичных ввода, запись температуры и влажности раз в минуту. В помещении есть подготовленная вода, слив и питание 380 В». Дополнительно прикладывают раскладку, допуски и критерий стабилизации. Модель подтверждают расчётом.

Приёмка по согласованному режиму

До договора закрепите температурное исполнение, рабочие точки влажности, загрузку, точности, вводы, воду и документы. На пуске проверяют водоснабжение, слив, герметичность, защиты, аварии и архив. Контрольный цикл выполняют с оговорённой нагрузкой. В протоколе разделяют показания камеры и контрольных средств, указывают места датчиков и момент начала выдержки. Отдельно согласуют первичную аттестацию и методические документы. Пустая камера, достигшая одной точки, не подтверждает выполнение всей программы с реальными изделиями.
