Когда нужна именно КТВ
КТВ выбирают для тёплых влажностных режимов, когда глубокое охлаждение не входит в программу. Серийные исполнения имеют верхние пределы +60, +70, +80, +90 или +100 °C. Влажность в каталоге указана 20–98 % RH. Если методика требует отрицательной температуры, рассматривают КТХВ. Правильный выбор серии начинается с полного цикла, а не с одной выдержки. Иначе можно заказать камеру, которая выполняет влажный этап, но не охватывает подготовку, переход или восстановление, предусмотренные методом.
Составьте карту рабочих точек
Для каждой ступени запишите температуру и влажность вместе, длительность, переход и критерий стабилизации. Предельные значения из каталога нельзя механически соединять в любую пару. Попросите подтвердить все рабочие точки и допуски. Укажите, должна ли камера управлять влажностью во время нагрева и охлаждения или только на выдержке. Если образец открывают, смачивают или вынимают между этапами, опишите эти операции. Открытие двери меняет режим, поэтому порядок действий оператора должен быть частью методики, а не устной договорённостью.
Выберите форму рабочей зоны
Модели КТВ имеют объёмы 64, 80, 160, 400, 800 и 1000 л. Рабочая зона КТВ 64 равна 400×400×400 мм, КТВ 160 — 500×640×500 мм, КТВ 400 — 680×840×700 мм. Сопоставьте эти размеры с изделием, полками, тарой, датчиками и кабелями. Для партии покажите раскладку. Оставьте проходы для воздуха и не ставьте образцы вплотную к стенкам. Масса и материал важны: тяжёлая металлическая партия и влажный пористый материал создают разные нагрузки на систему.
Посмотрите оборудование этой категории
Выберите модель и исполнение. Характеристики и цена берутся из каталога.

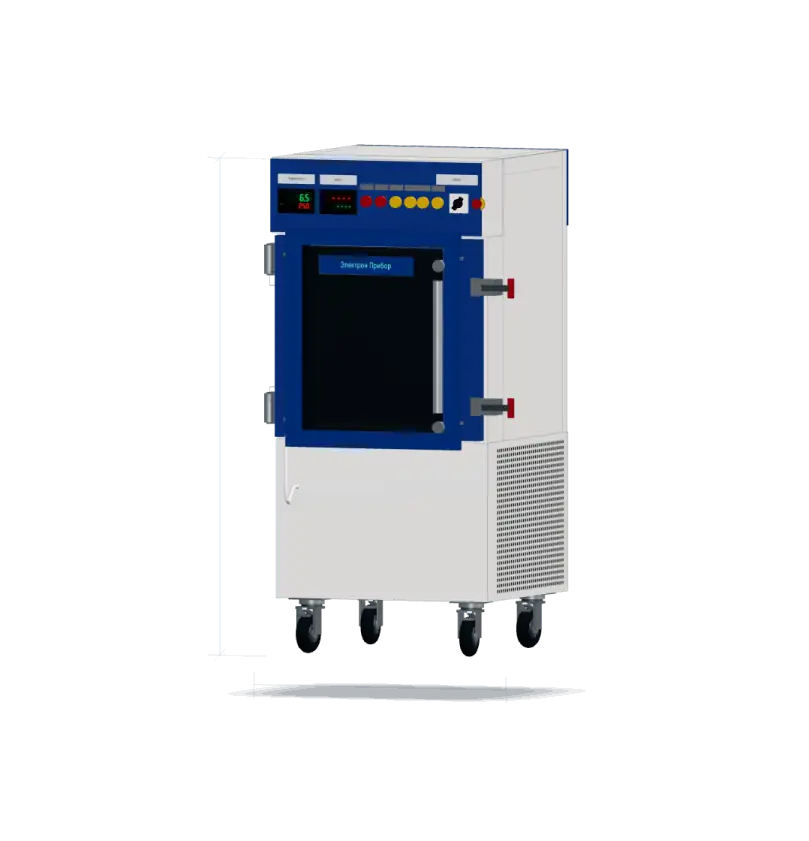

Потяните модель мышью или пальцем, чтобы повернуть. 3D показывает конструкцию; размеры и комплектацию уточняйте в карточке и КП.
КТВ 64
- Температура
- до +60 °C
- Рабочий объём
- 64 л
- Влажность
- 20–98 % RH
420 000 ₽ с НДС за выбранное исполнение
Все модели категории →Укажите свойства загрузки
Сообщите начальную температуру и влажность материала, массу партии, площадь открытой поверхности и упаковку. Если изделие включено, нужна максимальная мощность тепловыделения и цикл работы. Если оно поглощает или выделяет влагу, это также влияет на выход на режим. Укажите допустимость конденсата и момент включения питания. Для контрольных датчиков задайте точки установки и способ крепления. Встроенный датчик камеры показывает условия в своей точке, но не заменяет измерение внутри массивного или герметичного образца.
Вода и инфраструктура
Согласуйте качество воды, подачу, расход, слив и обслуживание системы увлажнения. Проверьте расположение дренажа и защиту пола. Для длительных программ нужны сигнализация недостатка воды и понятное поведение после сбоя. На плане помещения покажите питание, вентиляцию, проходы и доступ к агрегату. Сравните габариты оборудования с дверями и лифтом. Камера должна не только войти в помещение, но и иметь пространство для открытия двери, замены расходных частей и ремонта без демонтажа соседнего оборудования.
Типичные ошибки выбора
- Указывать только максимальную влажность без температуры.
- Считать номинальный объём полностью полезным для плотной загрузки.
- Не сообщать о влагообмене материала и тепле работающего образца.
- Считать отсутствие видимого конденсата гарантированным для любого перехода.
- Не предусматривать воду и дренаж до монтажа.
- Принимать показание одного датчика за условия во всём объёме.
- Не задавать период записи и действия при аварии.
Особенно внимательно проверяйте точку около насыщения. Небольшое изменение температуры там заметно меняет относительную влажность и вероятность конденсации. Требования должны учитывать погрешность измерения и расположение датчика. Не задавайте допуск уже, чем требует методика, без технологической причины: это усложняет оборудование и приёмку. Вместо расплывчатого «стабильно держать режим» запишите допустимые отклонения, длительность наблюдения и состояние загрузки. Тогда предложение разных изготовителей можно сравнить по одному набору проверяемых условий.
Пример заявки
«Испытываем 12 образцов полимерного материала 200×100×20 мм, общая масса 18 кг. Режим +55 °C и 95 % RH в течение 240 часов. Образцы размещаются на трёх сетчатых полках и не выделяют тепло. Нужна регистрация температуры и влажности раз в пять минут, экспорт журнала и сигнализация при выходе за пределы. В помещении есть подготовленная вода, слив и питание 380 В». Для расчёта добавляют схему раскладки, начальную влажность материала, допустимые отклонения и правило начала выдержки.
Что проверить при приёмке КТВ
До договора подтвердите рабочие точки, размеры зоны, полки, загрузку, воду, дренаж, питание и документы. На пуске проверяют контроллер, защиты, герметичность, датчики, журнал и аварийные события. Пробный режим выполняют с согласованной загрузкой. В протоколе фиксируют места эталонных датчиков, длительность стабилизации и момент начала выдержки. Каталожный диапазон и визуализация корпуса не доказывают выполнение конкретной программы. Итогом должна быть проверка измеримых требований, которые были согласованы до изготовления.
