Когда нужна вертикальная загрузка

Камера с вертикальной загрузкой подходит, когда изделие удобнее опустить сверху, чем вводить через фронтальную дверь. У серии КТХ ВЗ дверь расположена сверху, рабочая камера выполнена из нержавеющей стали, а воздух внутри неё циркулирует принудительно. Такой способ загрузки не отменяет обычную проверку программы испытаний. Сначала определяют температуру, выдержку, число циклов, работающий ли образец и нужно ли выводить кабели. Затем проверяют, поместится ли изделие вместе с корзиной, траверсой или другой оснасткой и останется ли вокруг него проход для воздуха.

Начните с изделия и оснастки

Для заявки нужны три габарита изделия в рабочем положении, его масса, положение центра тяжести и описание того, на чём оно будет стоять или висеть. Сравните допустимую нагрузку на полку с суммарной массой изделия и оснастки. Для КТХ ВЗ полка или корзина выбирается по исполнению, а усиленная полка и корзина указаны как дополнительные возможности. Нагрузку, число точек опоры и способ строповки согласуют для конкретной комплектации. Если изделие нельзя безопасно удерживать за штатные точки, сначала проектируют захват или технологическую раму, затем выбирают камеру.

  • Чистые габариты изделия и максимальные габариты вместе с оснасткой.
  • Масса, центр тяжести и допустимые точки захвата по документации на изделие.
  • Положение изделия во время испытания: на полке, в корзине, на раме или в подвесе.
  • Кабели, трубки и датчики, которые должны остаться подключёнными.
  • Материал и состояние изделия: холодное, нагретое, с остатками влаги или с собственным тепловыделением.

Сопоставьте рабочую зону, а не только литры

В серии есть КТХ ВЗ 160, 300, 500 и 800. Рабочие зоны моделей составляют соответственно 600×540×500, 700×700×620, 800×800×780 и 900×1000×900 мм. Объём сам по себе не отвечает на вопрос, пройдёт ли изделие через верхний проём и можно ли закрыть дверь после установки оснастки. Нужны размеры в том положении, в котором груз опускают внутрь. Сверху также требуется место для захвата и безопасного снятия стропов. Не заполняйте камеру вплотную: перегородив воздушный поток, можно получить температуру изделия, отличающуюся от показания датчика камеры.

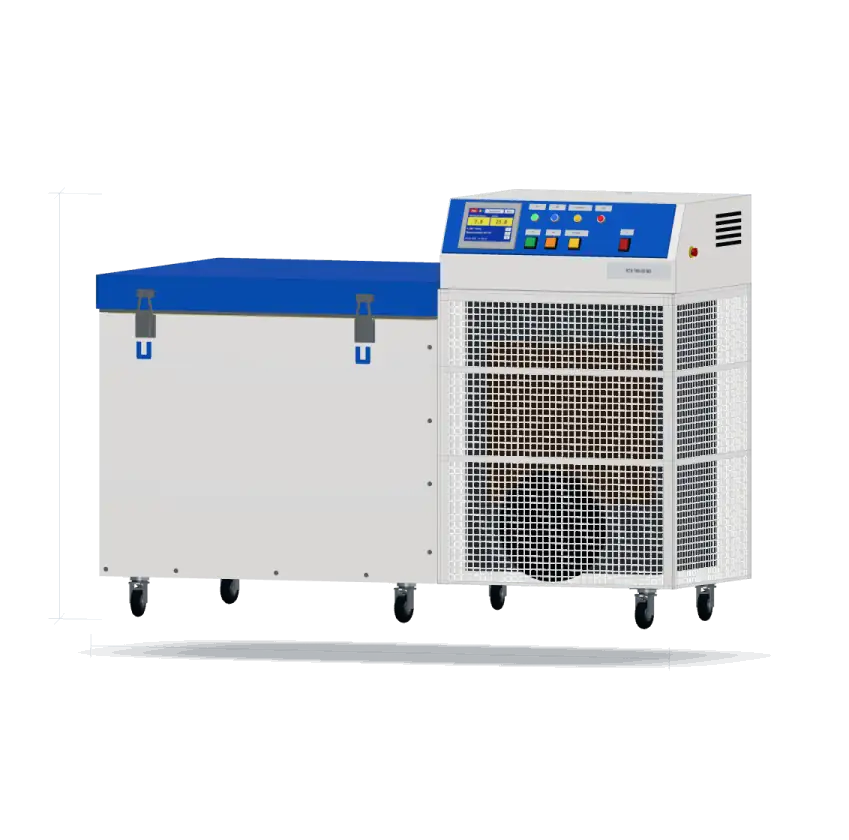

Визуализация серии КТХ ВЗ. Это не размерный чертёж и не заменяет согласование габаритов и оснастки.

Сравнить модели в каталоге

Посмотрите оборудование этой категории

Выберите модель и исполнение. Характеристики и цена берутся из каталога.

Потяните модель мышью или пальцем, чтобы повернуть. 3D показывает конструкцию; размеры и комплектацию уточняйте в карточке и КП.

КТХ ВЗ 160

Температура
−30+100°C
Рабочий объём
160 л

1 000 000 ₽ с НДС за выбранное исполнение

Характеристики моделиЗапросить КП
Все модели категории →

Выберите температурное исполнение по программе

Для каждой модели доступны исполнения с нижней границей −30, −65 или −85 °C и верхней границей +100, +160 или +180 °C. Не стоит выбирать диапазон только по самой низкой или самой высокой точке программы. В ТЗ нужно привести начальную температуру, конечную температуру, выдержки, допустимое время перехода, количество циклов и момент включения нагрузки. Если изделие работает в камере, укажите его тепловыделение и режим работы. Нагрев от образца и нарушение циркуляции меняют фактические условия вокруг изделия, поэтому применимость исполнения подтверждают в КП и паспорте, а не по одной строке диапазона. Влажность для КТХ ВЗ в характеристиках не указана. При требовании к влажности его надо вынести в ТЗ, а не считать свойством этой серии.

Проверьте место установки до заказа

План площадки должен включать камеру, холодильный агрегат там, где он указан, подход к верхней двери, маршрут погрузчика или тали, место оператора и доступ к сервисным зонам. Для КТХ ВЗ 160 указаны габариты 940×870×660 мм плюс агрегат 660×870×660 мм. У старших моделей габариты камеры больше, поэтому в заявке лучше приложить план помещения и высоту до перекрытия. Питание серийных моделей указано как 220/380 В, 50 Гц. До выпуска КП нужно подтвердить доступную сеть, способ подвода кабеля, необходимость технологических отверстий, возможность монтажа и пусконаладки. Не назначайте грузоподъёмность тали, сечение пола или расстояния до стен по массе камеры из каталога. Эти условия относятся к зданию, подъёмной технике и проекту размещения.

Как принять камеру

Приёмку удобно разделить на две части. До температурной программы проводят пробную загрузку с согласованным изделием либо с его эквивалентом. Проверяют маршрут подъёма, снятие захвата, положение корзины или полки, закрытие верхней двери, уплотнение и выводы. Затем выполняют согласованный цикл с датчиками на объекте и в рабочем объёме. В протоколе заранее фиксируют температуру, точки измерения, длительность, нагрузку, состояние подключённых систем и критерии результата. Если нужна первичная аттестация, архивирование или ПЛК, эти пункты указывают в заказе. Они доступны как опции, но состав работ и документы должны быть перечислены в КП.

Частые ошибки

  • Сравнивать только объём в литрах и не проверить высоту изделия с захватом.
  • Считать массу камеры допустимой нагрузкой на полку, корзину или подъёмную технику.
  • Выбрать диапазон без выдержек, циклов и данных о тепловыделении образца.
  • Заказать технологические отверстия после изготовления, не описав кабели и разъёмы заранее.
  • Планировать установку без доступа к верхней двери, агрегату и точкам подключения.
